Mires pour test de l'autofocus
Solution 1
J'ai utilisé la mire de focus qui était disponible sur http://focustestchart.com/focus21.pdf, et dont voici une copie locale.

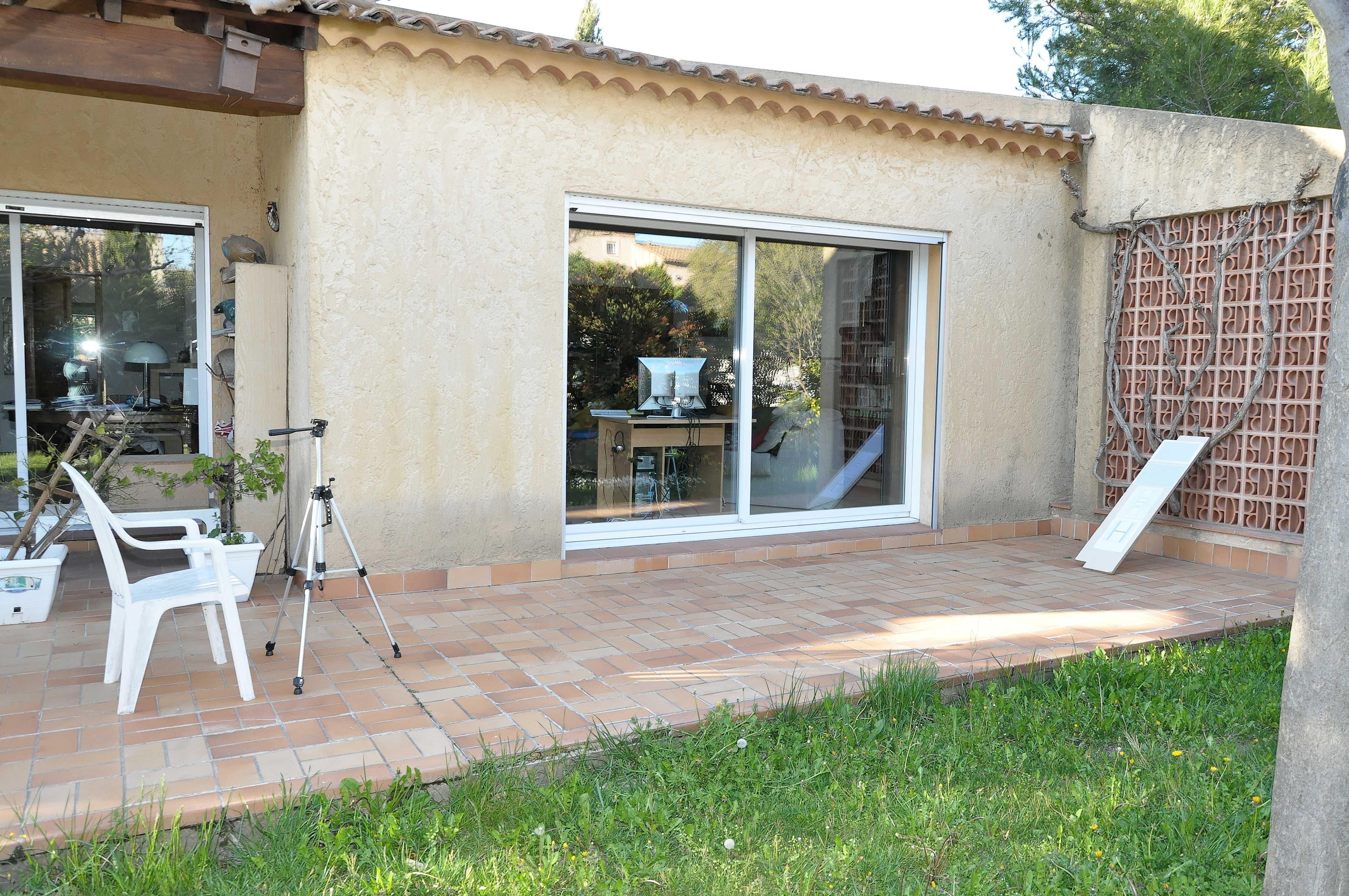

Il suffit de l'imprimer (page 18 du PDF), de la plaquer (bien plane) sur une planche inclinée, et de photographier.
On se fout de la valeur précise de l'angle de 45°. Respecter l'angle
permet de dire: "à X mètres, mon objectif à telle focale et telle
ouverture a un back-focus de 30 mm" (par exemple). Si on ne respecte
pas précisément l'angle, le trait "30 mm" de la mire correspondra
peut-être à 25mm ou 35mm de back-focus en réalité. Peu importe. Le but
est de savoir comment se comporte l'objectif et de le régler (si le
boitier le permet).
Si on veut respecter les 45° et qu'on n'a pas de rapporteur sous la
main, on plie un coin de feuille de papier (angle droit de 90°) en
deux, et ça fait un superbe angle de 45°.
Image 1
Solution 2
Un petit bout de planche qui peut tenir sur la tranche, avec les motifs de la mire de résolution (utiliser la "mire à l'échelle 1/3").
Exemple d'image, sur lequel on voit netterment que l'objectif testé a du back-focus.
Conseils supplémentaires:
- Doubler (au moins) toutes les prises de vues
pour vérifier que les résultats sont reproductibles. De préférence,
faire une mise au point sur la mire en venant d'une mise au point plus
éloignée, et une autre en venant d'une mise au point plus proche. On
risque d'être surpris par le peu de reproductibilité des résultats...
- Travailler dans un lieu très bien éclairé pour faciliter la tache du système AF.
- Vous
constaterez certainement que le décalage de focus dépend de la distance
de mise au point, et, pour les zooms, il dépend en plus de la focale.
C'est un phénomène que je rapporte depuis des années (voir par exemple
la page sur le Sigma 120-400), et
c'est tout autant valable pour les objectifs Nikon. Sigma commence à en tenir compte,
avec leur nouveau système "Sigma USB Dock". Le système sera mis en oeuvre sur le nouveau Sigma 120-300 f/2.8. Autre lien sur lesnumeriques.
Autres mires:
Plein de mires sur cette page.
CrossHatch_Target.png, ou en version locale.
Reikan Focal Test Chart, ou en version locale.
ISO 12233 Chart.
Zeiss version of Siemens Star Chart, ou en version locale.
Exemples
Voir la partie relative au Sigma 120-400
Il y a plein d'autres exemples disséminés parmi les autres tests photo sur le site
Reikan FoCal - Automatic lens calibration software
Pour
régler le dock USB du Sigma 150-600, il y a 16 calibrations d'autofocus
à faire (4 focales et 4 distances). Il est quasiment inconcevable de
faire ça correctement "à la main".
Voici un post intéressant sur DPReview: la personne a étalonné le focus de son Sigma 150-600-C avec diverses méthodes, dont DotTune (gratuit) et Reikan FoCal, qui est un logiciel payant sophistiqué et automatisé..
http://www.reikan.co.uk/focalweb/index.php/tests/multipoint-focus-test/
FoCal existe en 3 versions.
Pour des longues focales il faut FoCal Pro (lu sur cette page: "FoCal
Standard will NOT allow calibration of lenses or a combination of lens
& teleconverter with an effective focal length longer than
400mm. For this, you will require FoCal Pro").
On ne peut pas l'utiliser sur tous les boitiers. Il faut d'une part que le boitier soit compatible, et d'autre part le logiciel reconnait les boitiers par leur numéro de série et accepte au plus 5 boitiers. Plus de détails sur cette page.
Lu sur http://www.dpreview.com/forums/thread/3803872, par tektrader. FoCal peut utiliser n'importe quel objet contrasté, ce qui permet de s'en servir aussi à l'infini:
There
is a undocumented part of FOCAL which allows you to use any high
contrast target such as a Free way sign etc and get Focal to work with
it.
You untick "target validation" in setting. Then Focal can use
ANY high contrast target to do infinity adjustment and forces the
software to work in contrast mode where it looks for sharpness to
adjust.
This takes longer but seems to work OK.
DotTune
Procédure de réglage fin de l'autofocus gratuite: lien; vidéo.
Une autre description (en français) de la procédure: http://b-rome.com/reglage_fin_de_l_AF.html
"Focus shift": le réglage fin de l'AF dépend de l'ouverture!
Je
me suis rendu compte en tentant d'étalonner mon Sigma 150-600 C d'un
nouveau problème: le réglage fin de l'autofocus dépend de l'ouverture
de l'objectif: si on le règle à pleine ouverture ou bien en diaphragmant
d'un diaph, la valeur du réglage fin peu changer complètement. Voir la page du Sigma 150-600 C. C'est désespérant!
J'ai
écrit aux développeurs de Reikan FoCal pour leur demander des infos sur
la question, et ils m'ont renvoyé vers les liens suivants:
http://www.reikan.co.uk/focalweb/index.php/2013/06/lens-focus-shift-reikan-focal/
http://www.reikan.co.uk/focalweb/index.php/2014/05/preview-reikan-focal-focus-shift-test/
Une des causes possibles du "focus shift" serait l'aberration sphérique, cf. http://b-rome.com/reglage_fin_de_l_AF.html
