A la recherche d'un filtre ADSL maître, je suis arrivé sur http://www.filtres-adsl.com/master.htm , qui me plaisait particulièrement car pour chacune des trois connections, on disposait d'un bornier à vis en plus des fiches RJ11.
La notice d'installation est donnée sur http://www.filtres-adsl.com/pdf/install-master.pdf
Le site ci-dessus ne faisant pas de vente en ligne, je suis allé à la recherche de ce filtre, et je l'ai finalement commandé le 26/12/05  sur http://www.filtreadsl.com/
Il a été expédié le 28/12/05 par la société Memdis, et j'ai été livré quelques jours plus tard.
J'ai voulu l'installer le 8/1/06. Et là, problèmes...

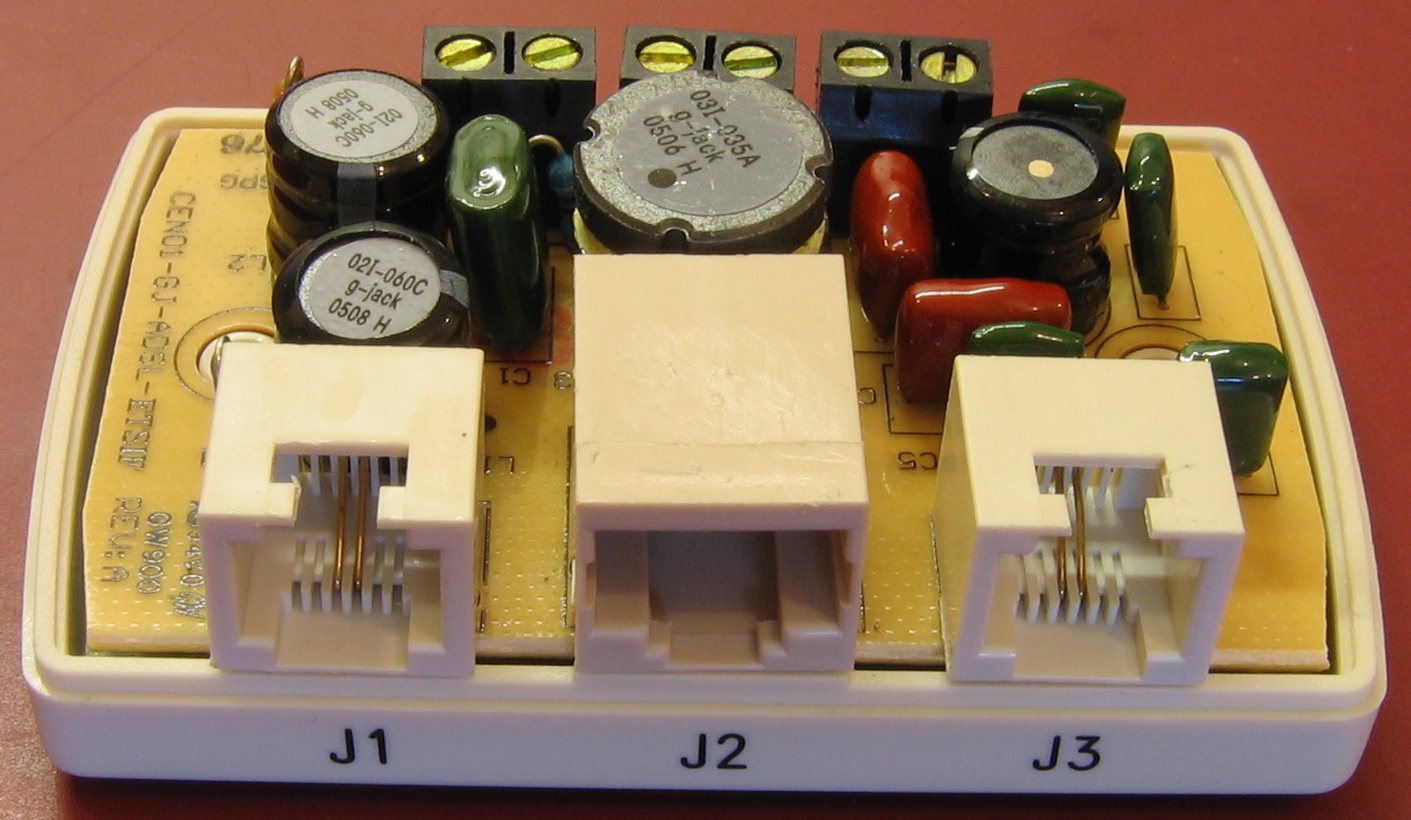

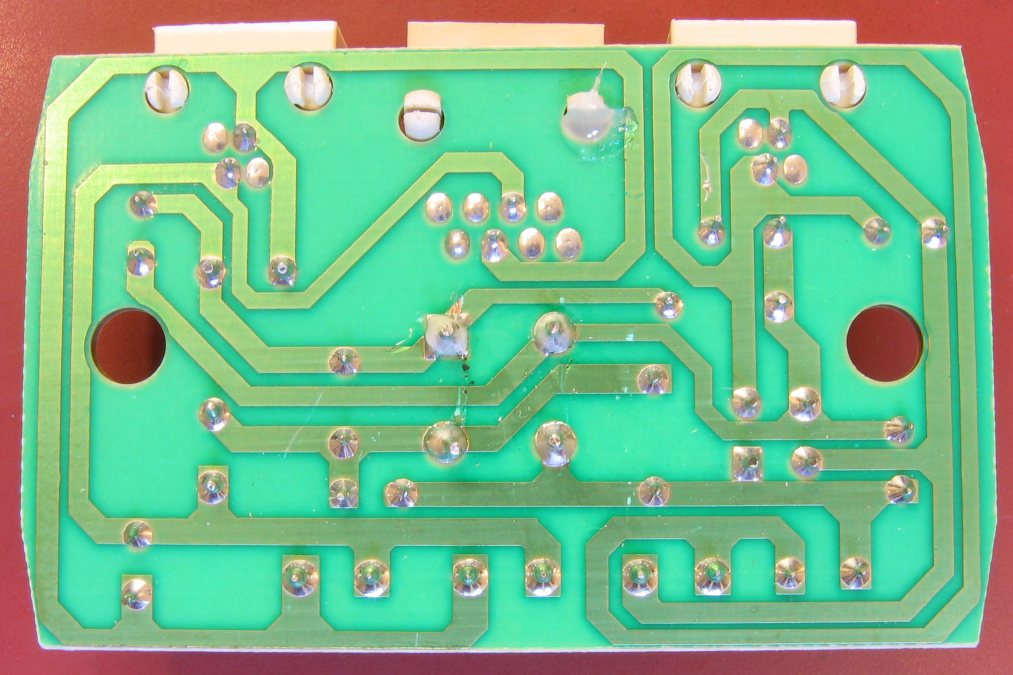

1) En l'ouvrant j'ai constaté que le connecteur J2 bougeait. Un des clips en plastique qui est destiné à le maintenir sur le circuit imprimé était cassé. J'y ai mis un point de colle (visible sur la photo 07), pour éviter qu'en remuant il fragilise les contacts.
Au passage, sur la même photo, on voit que la qualité de réalisation du circuit imprimé n'est pas terrible: pistes grattées (!), certaines soudures ternes.

2) Surprise, le connecteur "modem" n'est pas un connecteur RJ11 comme prévu (voir http://www.filtres-adsl.com/master.htm, voir aussi la documentation papier reçue avec le filtre, partie encadrée en rouge), mais un RJ45. C'est bizarre (et gênant), car les filtres ADSL gigogne standards, eux, sont tous équipés de RJ11.
J'avais déjà acheté un câble RJ11, et évidemment, je n'ai pas de RJ45 sous la main.
Il s'avère que la fiche RJ11 male rentre dans l'emplacement RJ45 femelle, mais il y est très au large...

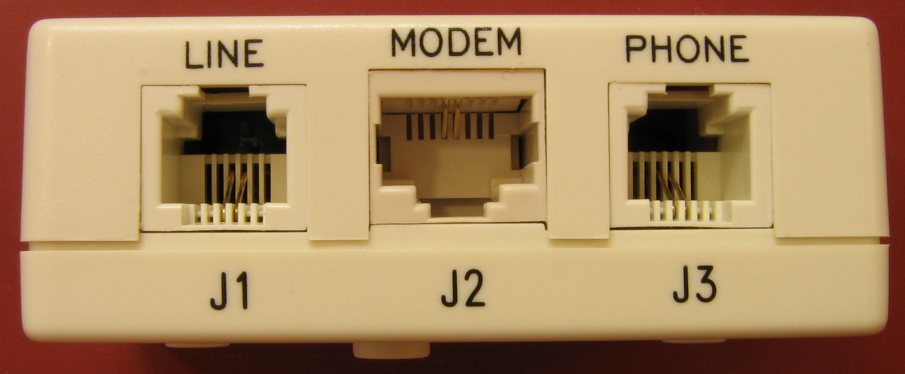

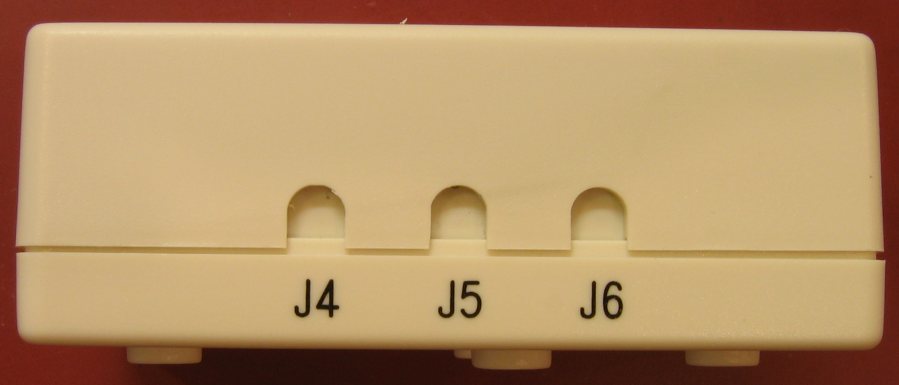

Je récapitule les connexions (voir également les photos):
LINE = entrée de la ligne PTT = J1 en RJ11 = J6 sur le bornier (selon http://www.filtres-adsl.com/pdf/install-master.pdf)
MODEM = sortie filtrée ADSL = J2 en RJ45 = J5 sur le bornier (selon http://www.filtres-adsl.com/pdf/install-master.pdf)
PHONE = sortie filtrée téléphone = J3 en RJ11 = J4 sur le bornier (selon http://www.filtres-adsl.com/pdf/install-master.pdf)

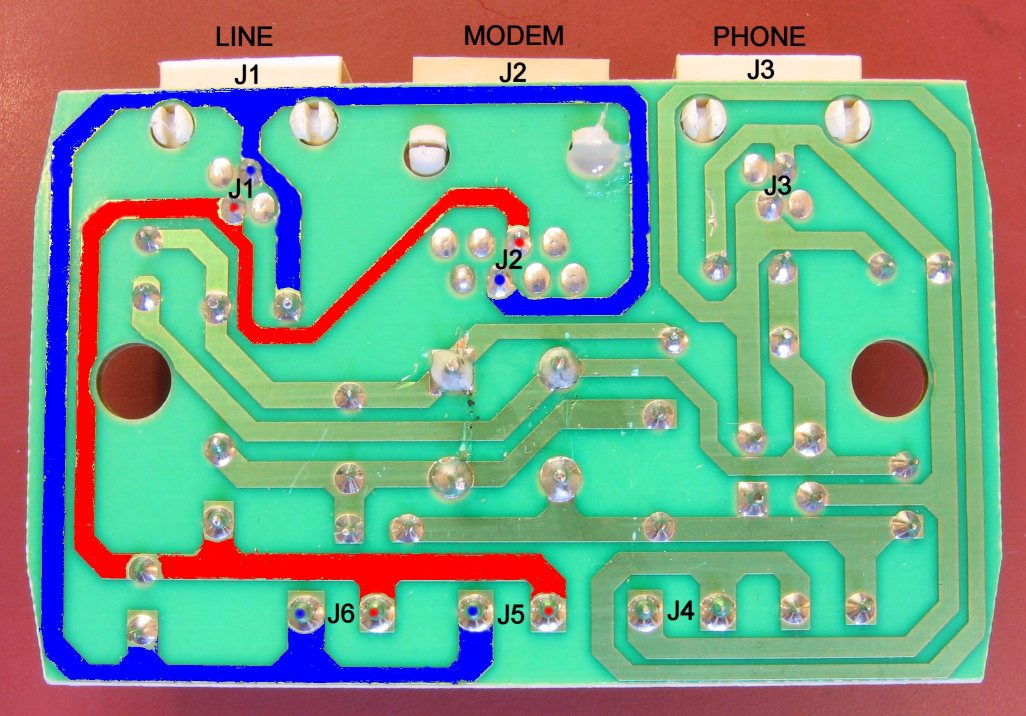

3) En inspectant les connexions de plus près, je me rends compte que les connexions LINE et MODEM sont identiques! C'est à dire que les connecteurs J1, J2, J5, J6 sont tous les mêmes. Voir la photo 08 ci-dessous.
La sortie MODEM n'est donc pas filtrée, et reçoit aussi les basses fréquences!

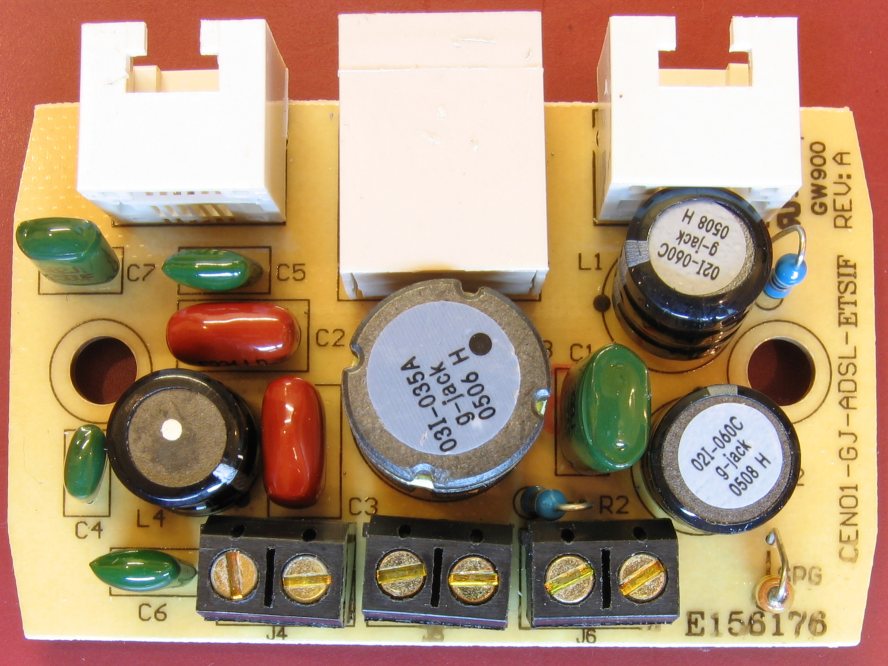

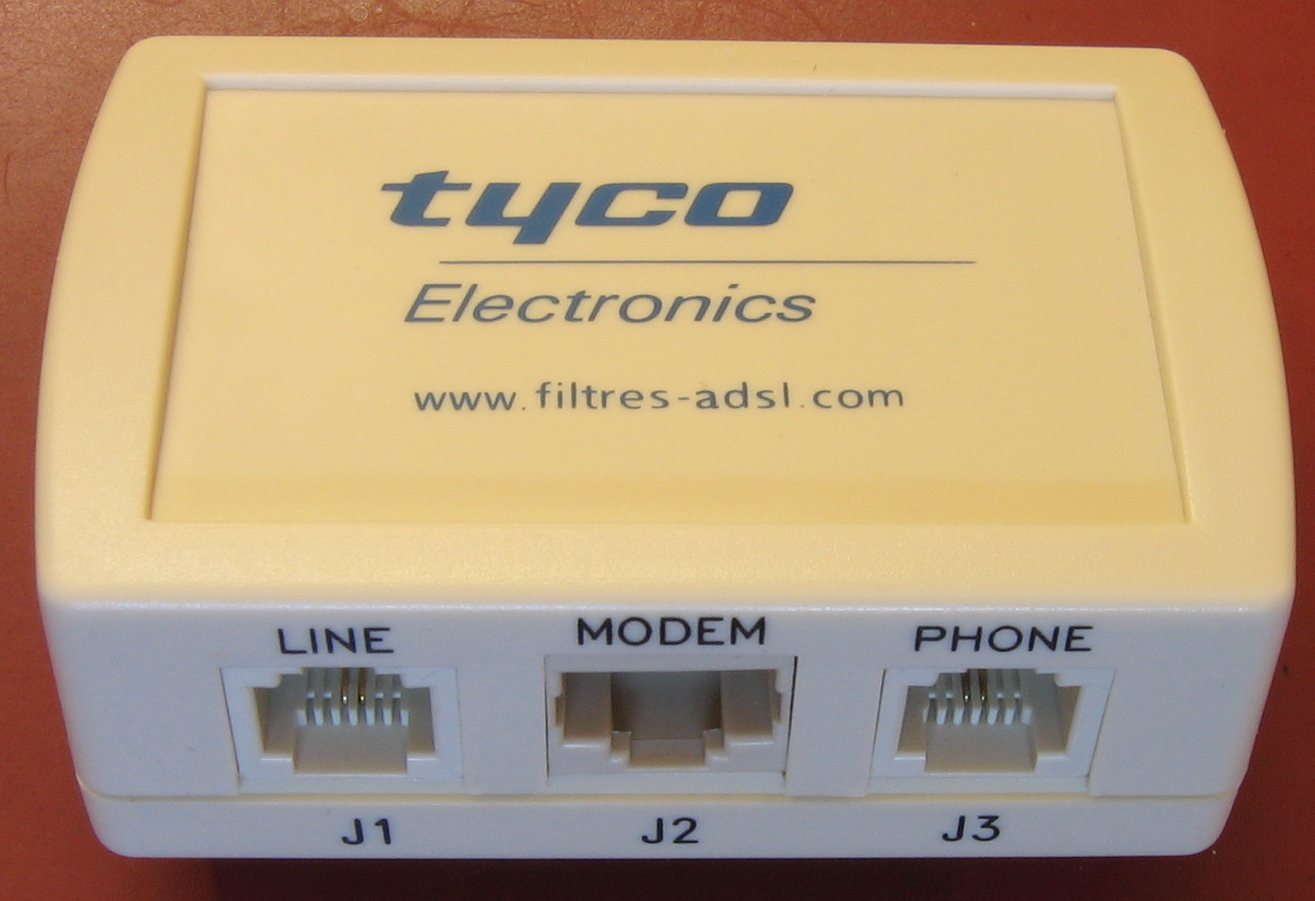

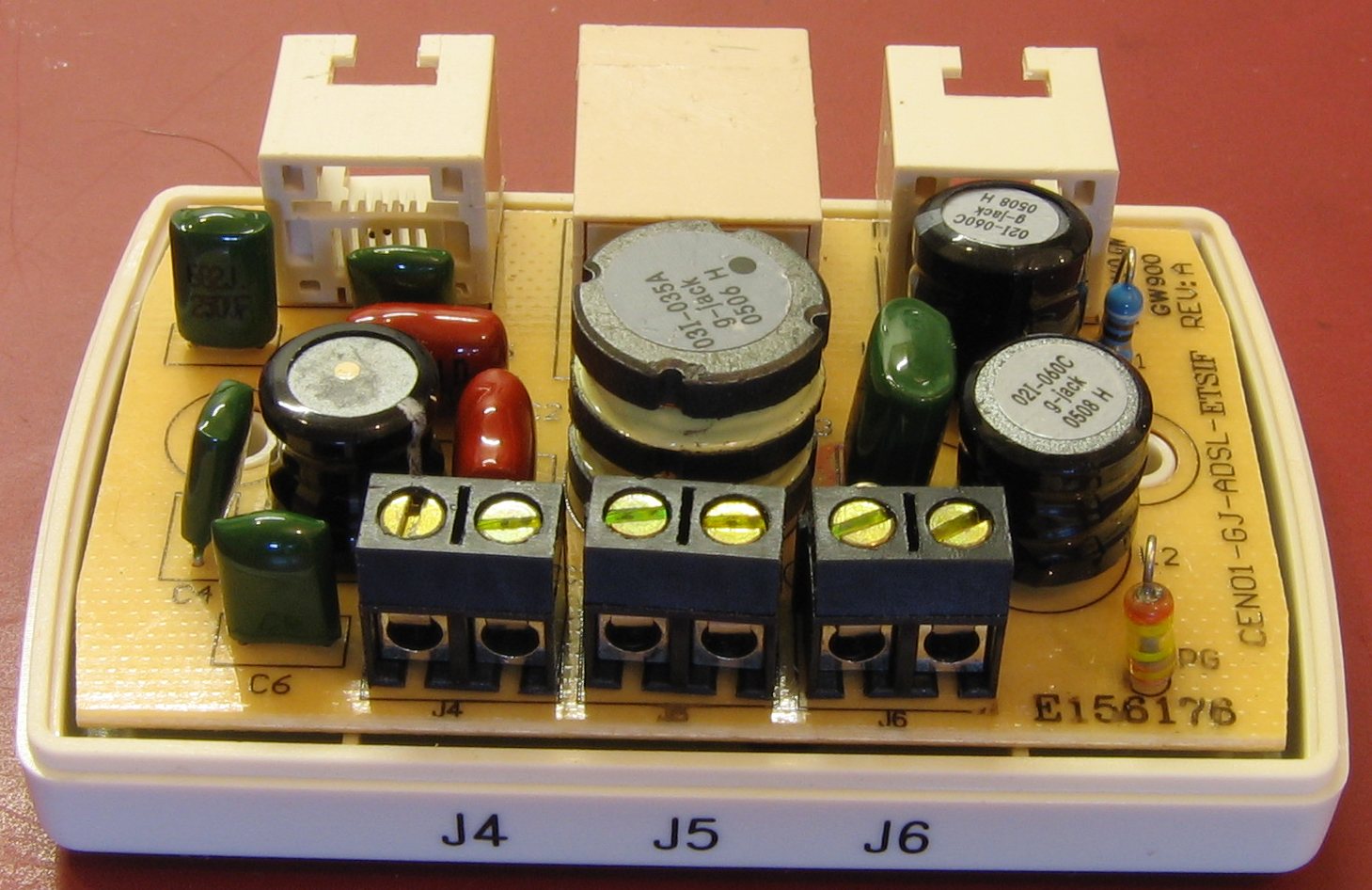

Quelques photos du filtre que j'ai reçu (cliquez sur les imagettes pour les agrandir):
104.23 KB
38.08 KB
25.56 KB
159.92 KB
205.87 KB
110.58 KB
123.87 KB
145.13 KB

Created by IrfanView

4) Enfin, il n'est indiqué nulle part dans la notice comment on doit brancher les câbles en ce qui concerne les polarités. On parle de positif et de négatif, sans indiquer comment on doit les brancher. Ces connexions sont-elles polarisées, ou bien le sens n'a-t-il pas d'importance?


Finalement, je n'ai pas installé ce filtre maître.
J'ai transformé un filtre ADSL gigogne ordinaire en filtre maître, au moyen d'un bricolage inspiré des pages suivantes:
http://tk5yp.free.fr/informatique/filtre.htm
http://goctruc.free.fr/Telephonie/InstSimpPreFilt.html
http://www.google.fr/search?hl=fr&q=transformer+filtre+adsl+gigogne+maitre
